Karbon, legering, rustfritt og nikkellegert stålsmiingsveiledning

Smiing av karbonstål gir det beste forholdet mellom kostnad og styrke for generelle strukturelle bruksområder; smiing av legert stål gir forbedrede mekaniske egenskaper for krevende belastnings- og temperaturforhold; rustfritt stål smiing gir korrosjonsbestandighet for kjemiske miljøer og matvareindustrien; og nikkelbasert legert stålsmiing er det eneste praktiske valget for ekstreme temperaturer og høykorrosjonstjenester over 650°C. Disse fire smimaterialkategoriene er ikke utskiftbare – hver adresserer et spesifikt sett med serviceforhold, og å velge feil kategori resulterer i enten kostbar overspesifikasjon eller for tidlig komponentfeil. Selve smiingsprosessen – som foredler kornstrukturen, eliminerer intern porøsitet og justerer fiberstrømmen med komponentens spenningsbaner – forsterker de iboende fordelene til hver legeringsklasse utover hva støping eller maskinering fra stangmateriale kan oppnå.

Hvorfor smiing er viktig på tvers av alle legeringsklasser

Før du undersøker hver materialkategori, er det viktig å forstå hva smiprosessen bidrar til komponentytelsen uavhengig av legeringstype. Smiing bearbeider metall over rekrystalliseringstemperaturen (varmsmiing) eller under den (kald og varm smiing), og påfører trykkkraft gjennom dyser for å deformere emnet til ønsket form. Denne mekaniske bearbeidingen gir tre strukturelle fordeler som direkte oversettes til komponentytelse:

• Kornforfining: Mekanisk deformasjon bryter opp den grove dendrittiske kornstrukturen til støpeemnet og gir en finere, mer jevn kornstørrelse. Finere kornstruktur forbedrer strekkfasthet, tretthetsmotstand og slagfasthet på tvers av alle legeringstyper.
• Eliminering av porøsitet og segregering: Komprimerende smikrefter kollapser indre hulrom, gassporer og dendrittiske segregeringssoner som er tilstede i startblokken, og produserer en fullstendig tett, homogen mikrostruktur. Støpte komponenter av tilsvarende størrelse beholder disse defektene med mindre de utsettes for varm isostatisk pressing (HIP).
• Justert kornstrøm (fiberstrøm): Kontrollert dysedesign styrer materialstrømmen slik at kornstrømningslinjene følger konturen til den ferdige komponenten i stedet for å kuttes ved maskinering. En smidd koblingsstang, for eksempel, har kornstrøm kontinuerlig gjennom stangkroppen og rundt boreradiusen – noe som forbedrer utmattelseslevetiden betydelig ved spenningskonsentrasjonspunkter sammenlignet med et maskinert-fra-stang-alternativ.

Den praktiske konsekvensen av disse fordelene er målbare: smiing viser typisk 20–30 % høyere strekkfasthet, 15–25 % høyere flytegrense og vesentlig bedre tretthets- og slagfasthet enn støpte komponenter med samme legeringssammensetning og nominelle geometri. Denne strukturelle overlegenheten er konsistent på tvers av karbonstål, legert stål, rustfritt stål og nikkelbasert legeringssmiing – noe som gjør smiing til den foretrukne produksjonsprosessen der hvor komponentpålitelighet under syklisk eller sjokkbelastning er kritisk.

Smiing av karbonstål : The Workhouse of Industrial Manufacturing

Karbonstålsmiing er produsert av stål som inneholder 0,10–0,60 % karbon med mangan som det primære sekundære legeringselementet, og minimale tilsiktede tilsetninger av andre elementer. De representerer det største volumsegmentet av den globale smiingsindustrien, og står for et anslag 60–65 % av all stålsmiing etter vekt .

Karakterklassifisering og mekaniske egenskaper

Smiing av karbonstål klassifiseres først og fremst etter karboninnhold, som bestemmer oppnåelig styrkeområde og varmebehandlingsrespons:

• Lavkarbon (0,10–0,25 % C, f.eks. AISI 1018, 1020): Strekkfasthet 380–520 MPa, høy duktilitet (forlengelse 25–35%), utmerket sveisbarhet. Brukes i karosserideler til biler, koblinger til landbruksutstyr og strukturelle flenser der formbarhet betyr mer enn endelig styrke.
• Middels karbon (0,30–0,50 % C, f.eks. AISI 1040, 1045): Strekkfasthet 600–800 MPa etter normalisering, opp til 1000 MPa etter bråkjøling og temperament. Den mest brukte serien for konstruksjonssmiing inkludert veivaksler, koblingsstenger, gir og akselaksler.
• Høyt karbon (0,55–0,70 % C, f.eks. AISI 1060, 1070): Strekkfasthet 800–1000 MPa, høyere hardhet, redusert sveisbarhet. Brukes i skinnekomponenter, fjærer og slitesterk smiing der overflatehardhet er det primære kravet.

Smiingsprosesser i karbonstål

Smiingstemperaturområdet for karbonstål er 1100–1250°C for varmsmiing. Middels og høy karbonkvalitet er vanligvis normalisert (luftkjølt fra ca. 870°C) eller bråkjølt og herdet etter smiing for å oppnå spesifiserte mekaniske egenskaper. Tempereringstemperaturen justeres for å balansere styrke mot seighet – høyere tempereringstemperaturer gir lavere styrke, men bedre slagfasthet, en avveining som varierer etter applikasjonskrav.

Applikasjoner og begrensninger

Karbonstål smiing er standardvalget for:

• Komponenter til drivverk til biler (veivaksler, koblingsstenger, kamaksler, differensialgir)
• Anleggs- og gruveutstyr (gravemaskintenner, bor, hammerhoder)
• Trykkbeholderflenser og rørfittings (ASTM A105 for karbonstålflenser i omgivelsestemperatur)
• Jernbanekomponenter (hjulnav, aksler, koblinger)

De primære begrensningene for smiing av karbonstål er dårlig korrosjonsmotstand (krever beskyttende belegg i de fleste utendørs bruksområder), begrenset styrke ved forhøyet temperatur (vanligvis uegnet ovenfor 400°C for vedvarende belastning), og begrenset herdbarhet i store seksjonsstørrelser der legert stål blir nødvendig for å oppnå gjennomherding.

Legert stålsmiing : Forbedret ytelse gjennom komposisjonsteknikk

Legert stålsmiing er produsert av stål som inneholder bevisst tilsetning av ett eller flere legeringselementer - krom, molybden, nikkel, vanadium, mangan eller kombinasjoner - på nivåer som gir målbare forbedringer i mekaniske egenskaper, herdbarhet eller ytelse ved forhøyede temperaturer utover hva karbon alene kan oppnå.

Viktige legeringselementer og deres bidrag

• Krom (Cr, 0,5–2,0%): Forbedrer herdbarhet, slitestyrke og oksidasjonsmotstand ved høye temperaturer. Finnes i de fleste mellomlegerte og høyfaste legeringsstål.
• Molybden (Mo, 0,15–0,5%): Øker herdbarheten betydelig i tykke seksjoner, forbedrer krypemotstanden ved høye temperaturer (opptil 550°C), og reduserer følsomheten for temperamentsprøhet. Brukes ofte i kombinasjon med krom (Cr-Mo stål som AISI 4130, 4140, 4142).
• Nikkel (Ni, 1,5–4,0%): Forbedrer seighet og slagfasthet, spesielt ved minusgrader. Brukes i trykkbeholdersmiing med lav temperatur (3,5 % Ni-stål for service til -100°C) og i Ni-Cr-Mo konstruksjonsstål.
• Vanadium (V, 0,05–0,15%): Danner fine karbidutfellinger som motstår kornvekst under smiing og gir nedbørsherding etter varmebehandling. Brukes i verktøystål og høyfast lavlegert (HSLA) smiing.
• Mangan (Mn, 1,0–1,8%): Forbedrer herdbarhet og styrke samtidig som sveisbarheten opprettholdes. Det primære legeringselementet i HSLA-kvaliteter som brukes til konstruksjonssmiing.

Vanlige smikvaliteter i legert stål og deres egenskaper

Seksjonsstørrelse og herdbarhetsfordel

En av de mest praktiske fordelene med smiing av legert stål fremfor karbonstål er gjennomherdbarhet i store seksjonsstørrelser . Et middels karbonstål (AISI 1045) bråkjølt fra 850°C oppnår full martensitt bare til en dybde på ca. 10–15 mm fra overflaten i en stang med 100 mm diameter – kjernen forblir mykere perlitt/bainitt. AISI 4140 (Cr-Mo) oppnår full martensitt gjennom en 50–75 mm diameter delen; AISI 4340 (Ni-Cr-Mo) utvider dette til 100–150 mm . Dette er avgjørende for store smidde aksler, dyser og konstruksjonskomponenter der det kreves jevne mekaniske egenskaper gjennom hele tverrsnittet.

Smiing i rustfritt stål : Korrosjonsbestandighet møter strukturell ytelse

Rustfritt stålsmiing inneholder minimum 10,5 % krom , som danner en passiv kromoksidfilm på overflaten som motstår oksidasjon og korrosivt angrep. Kombinasjonen av korrosjonsmotstand med den mekaniske egenskapen og de strukturelle fordelene ved smiingsprosessen gjør smiing av rustfritt stål til standardvalget for kjemisk prosessering, mat og drikke, marine og kjernefysiske applikasjoner der materialets levetid i aggressive miljøer er det styrende designkriteriet.

Familier i rustfritt stål som brukes i smiing

Fire mikrostrukturfamilier i rustfritt stål brukes i smiing, hver med en distinkt egenskapsprofil:

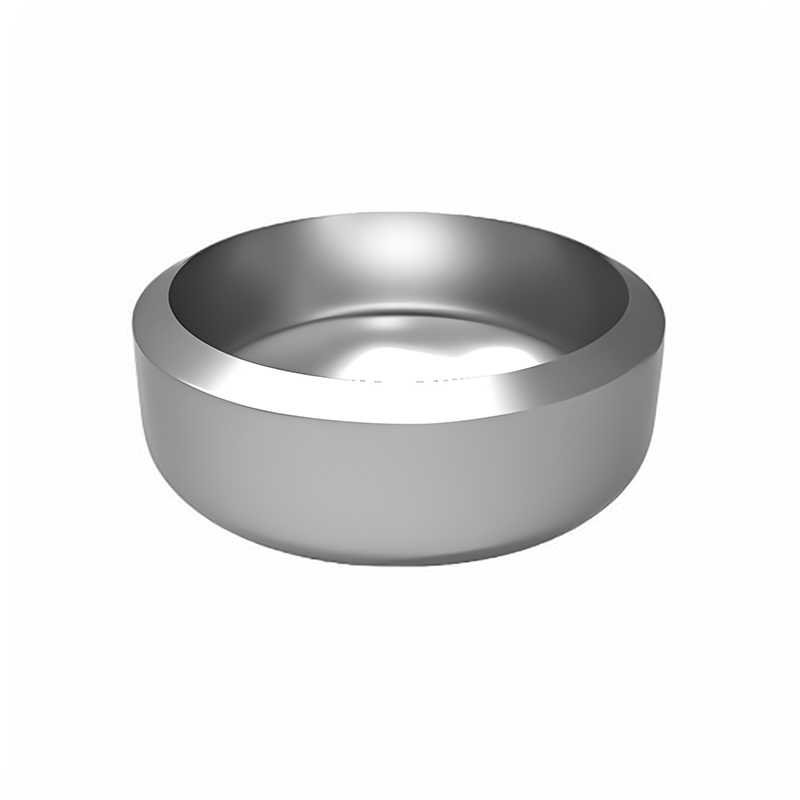

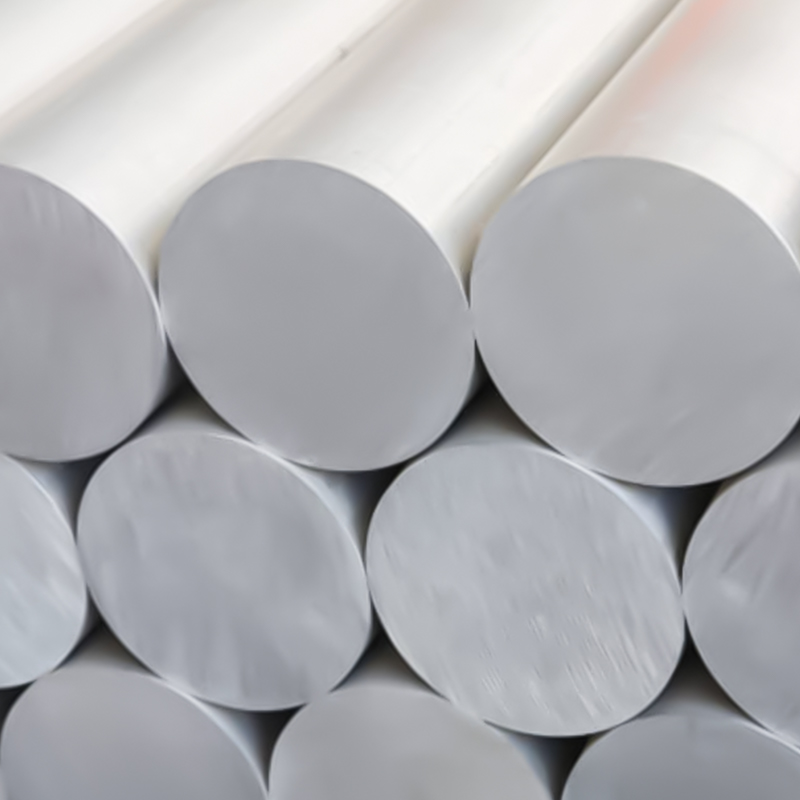

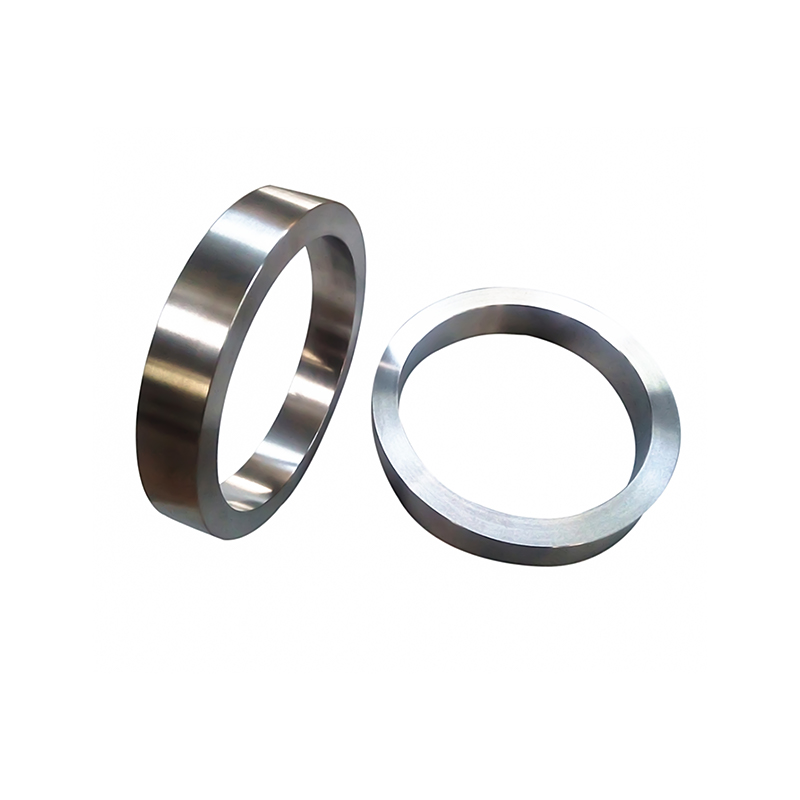

• Austenittiske rustfrie stål (f.eks. AISI 304, 316, 316L): Den mest smidde rustfrie familien. Ikke-magnetisk, utmerket korrosjonsbestandighet, god seighet ved lav temperatur og god sveisbarhet. Kan ikke herdes ved varmebehandling – styrket ved kaldbearbeiding eller ved løsningsgløding for å oppnå maksimal korrosjonsbestandighet. Strekkfasthet typisk 515–690 MPa i glødet tilstand. ASTM A182 F316/F316L er standardspesifikasjonen for rustfrie stålflenser og beslag i kjemisk prosessering og offshore-applikasjoner.

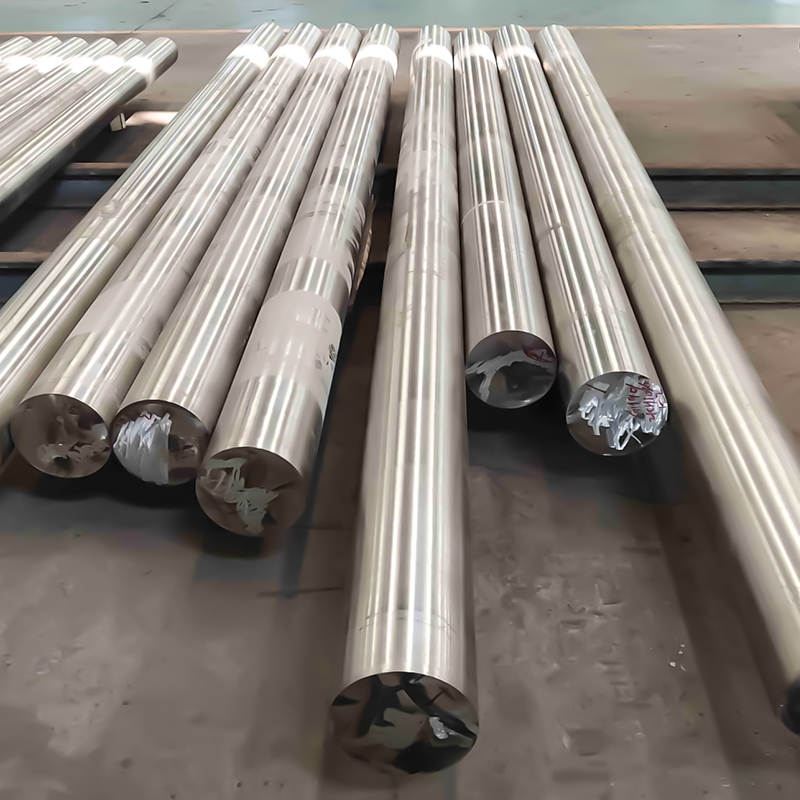

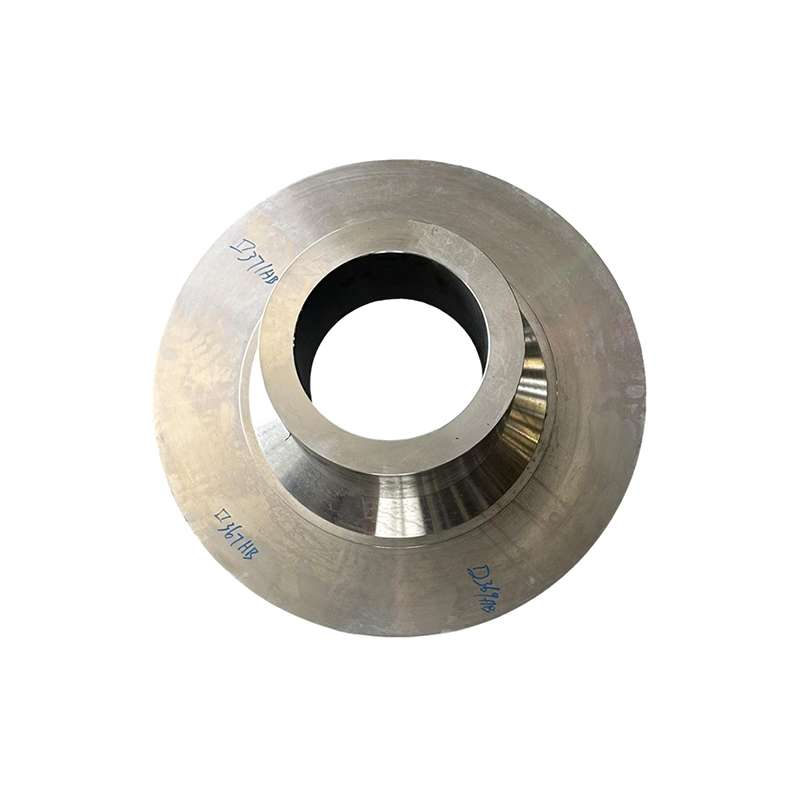

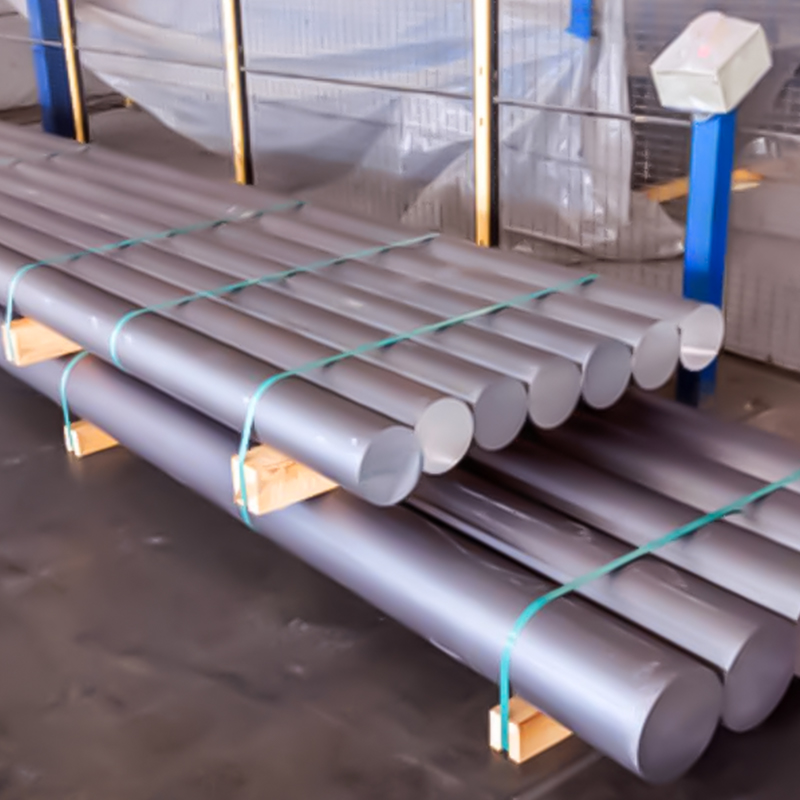

• Martensittiske rustfrie stål (f.eks. AISI 410, 420, 17-4PH): Høyere styrke enn austenittiske karakterer - opp til 1310 MPa strekk (17-4PH H900 tilstand)—med moderat korrosjonsmotstand. Varmebehandles ved bråkjøling. Brukes i pumpeaksler, ventilstammer, turbinblader og kirurgiske instrumenter der både hardhet og korrosjonsmotstand er nødvendig.
• Ferritisk rustfritt stål (f.eks. AISI 430, 446): Lavere kostnad enn austenittisk, god oksidasjonsmotstand ved høye temperaturer, men begrenset seighet i tunge seksjoner. Mindre vanlig smidd på grunn av begrenset formbarhet og mottakelighet for kornvekst under varmbearbeiding.
• Dupleks rustfritt stål (f.eks. 2205, 2507, Super Duplex): En blandet austenitt-ferritt mikrostruktur gir ca doble flytegrensen til standard austenittiske kvaliteter (vanligvis 450–550 MPa utbytte vs. 200–240 MPa for 316) mens sammenlignbar korrosjonsmotstand opprettholdes. Dupleks- og superduplekssmiing spesifiseres i økende grad for offshore olje- og gassventiler, pumpekropper og undervannskomponenter der både høytrykksklassifiseringer og motstand mot kloridspenningskorrosjon er nødvendig.

Smiingsutfordringer spesifikke for rustfritt stål

Rustfritt stål har større smiingsvansker enn karbon eller lavlegert stål på grunn av deres høyere strømningsspenning ved smitemperatur og smalere smitemperaturvinduer. Austenittiske kvaliteter herder raskt, og krever mer pressetonnasje og mer mellomliggende glødeoperasjoner i flertrinns smiing. Duplekskvaliteter krever nøye temperaturkontroll mellom 1 050–1 200 °C for å opprettholde den korrekte austenitt-ferrittfasebalansen – for lav temperatur produserer for mye ferritt som forringer seighet og korrosjonsmotstand. Disse faktorene bidrar til 2–4× høyere kostnad av rustfritt stålsmiing i forhold til tilsvarende karbonstålsmiing.

Primære applikasjonssektorer

• Olje og gass: Ventiler, flenser, beslag (ASTM A182 F304/316/F51/F53), brønnhodekomponenter og undervannsmanifolder
• Kjemisk og petrokjemisk prosessering: Pumpehjul, innvendig reaktor, varmevekslerkanalhoder og dyser som håndterer etsende medier
• Mat og legemidler: Ventilhus, fittings og pumpehus som krever FDA-kompatible overflater og CIP (clean-in-place) kompatibilitet
• Kjernekraft: Primære kjølevæskesystemkomponenter, innvendig reaktortrykkbeholder og instrumenteringsdyser som krever både korrosjonsmotstand og strålingssprøhet

Nikkelbasert legert stålsmiing: Ytelse under ekstreme forhold

Nikkelbasert smiing av legeringer - ofte referert til som "smiing av superlegering" - representerer det mest teknisk avanserte og høyest kostbare segmentet i smiindustrien. Disse legeringene inneholder 50–75 % nikkel som matriseelementet, med tilsetninger av krom, kobolt, molybden, wolfram, aluminium, titan og niob som til sammen produserer et materiale som er i stand til å beholde strukturell integritet ved temperaturer der alle stållegeringer effektivt har mistet sin bæreevne.

Hvorfor nikkelmatrise muliggjør ytelse ved ekstreme temperaturer

Nikkel FCC (ansiktssentrert kubikk) krystallstrukturen er stabil fra kryogene temperaturer til nær smeltepunktet uten fasetransformasjon - i motsetning til jernbaserte legeringer som gjennomgår BCC-til-FCC-overganger. Denne strukturelle stabiliteten gjør at nikkellegeringer opprettholder nyttig krypemotstand ved temperaturer som overskrider 70–75 % av deres absolutte smeltepunkt , et ytelsesforhold uten sidestykke av noen stållegering.

Den primære forsterkningsmekanismen i smidde nikkel-superlegeringer er nedbørsherding gjennom dannelse av gamma-prime (γ')-utfellinger - ordnede Ni3(Al,Ti) intermetalliske partikler som dannes koherent i nikkelmatrisen og motstår dislokasjonsbevegelser selv ved høye temperaturer. Legeringer med høye γ'-fraksjoner (som Waspaloy, René 41 og IN-718) oppnår krypbruddstyrker ved 760°C som overgår de sterkeste stållegeringene ved 500°C .

Vanlige nikkelbaserte legeringssmiingskvaliteter

Smiingsprosessutfordringer for nikkelsuperlegeringer

Nikkel-superlegeringer gir de mest krevende smiingsforholdene til ethvert konstruksjonsmateriale. Deres høye varmestyrke - den samme egenskapen som gjør dem verdifulle i bruk - betyr at de krever svært høye smitrykk og motstår deformasjon ved arbeidstemperaturer. Sentrale prosessutfordringer inkluderer:

• Smale smitemperaturvinduer: Mange nikkel-superlegeringer må smides innenfor et temperaturområde på kun 50–100°C — over gamma-prime solvus (for å tillate deformasjon), men under begynnende smeltetemperatur. Temperatursvingninger utenfor dette vinduet forårsaker enten forkjølende sprekker eller begynnende korngrensesmelting.
• Isotermisk og nesten isotermisk smiing: Avansert turbinskivesmiing i legeringer med høy γ'-fraksjon krever isotermisk smiing i oppvarmede dyser (dysetemperatur innen 15–30°C av arbeidsstykkets temperatur ) for å forhindre overflatekjøling og opprettholde jevn deformasjon. Dette krever spesialisert utstyr - typisk store hydrauliske eller mekaniske presser med oppvarmet verktøy - som øker kapitalen og driftskostnadene for produksjonen betydelig.
• Kornstrukturkontroll: Krype-, utmattelses- og bruddytelsen til turbinskivesmiing er ekstremt følsom for jevn kornstørrelse. Kornstørrelsen må kontrolleres nøye gjennom presis tøyning, tøyningshastighet og temperaturstyring under smiing. Varmebehandling etter smiing er spesifisert for å oppnå målkornstørrelse (typisk ASTM 8–12 for skiveapplikasjoner) og nødvendig γ'-utfellingsmorfologi.
• Verktøyslitasje og kostnader: Den høye strømningsspenningen til nikkel-superlegeringer forårsaker rask dyseslitasje. Dysematerialer for nikkellegeringssmiing er i seg selv høylegerte verktøystål eller nikkelbaserte varmearbeidslegeringer med begrenset levetid – noe som bidrar til 5–15× høyere kostnad av nikkellegeringssmiinger i forhold til ekvivalente smidde karbonstål.

Sammenligning av alle fire smimaterialkategorier

Velge riktig smimateriale for din applikasjon

Materialvalg for smiing følger en sekvensiell evaluering av servicekrav, med kostnadsoptimalisering kun brukt etter at funksjonelle ytelsesterskler er bekreftet. Følgende rammeverk dekker de primære beslutningskriteriene i prioritert rekkefølge:

1. Definer driftstemperatur: Hvis vedvarende belastning over 650°C er nødvendig, er bare nikkelbaserte legeringer og et begrenset antall austenittiske rustfrie kvaliteter (f.eks. 310S) levedyktige. Mellom 400 °C og 650 °C er krom-molybdenlegert stål (F22, F91) eller austenittisk rustfritt stål passende. Under 400°C dekker karbon- eller legeringsstål hele styrkeområdet.
2. Vurder korrosjonsmiljø: For kontakt med sjøvann, mineralsyrer, organiske syrer eller kloridholdige medier kreves rustfritt stål (dupleks eller austenittisk) eller nikkellegeringer. For oksiderende gasser med forhøyet temperatur gir nikkellegeringer eller høykromstål (9Cr, 12Cr) tilstrekkelig oksidasjonsmotstand. Karbon- og legeringsstål krever beskyttende belegg i alle korrosive miljøer.
3. Bestem krav til styrke og seksjonsstørrelse: Der det kreves strekkstyrker over 800 MPa i seksjoner større enn 50 mm, erstatter legert stål (4140, 4340) karbonstål. For styrkekrav over 1000 MPa kombinert med korrosjonsbestandighet er nedbørsherdende rustfrie (17-4PH) eller nikkellegeringer nødvendig.
4. Vurder forskrifts- og kodekrav: Trykkbeholder- og rørapplikasjoner underlagt ASME Seksjon VIII, ASME B31.3 eller EN 13480 spesifiserer tillatte materialkvaliteter eksplisitt. Luftfarts- og forsvarssmiing styres av AMS, ASTM og OEM materialspesifikasjoner som begrenser materialvalg til forhåndskvalifiserte kvaliteter.
5. Optimaliser for kostnader innenfor det kvalifiserte området: Når servicemiljøet eliminerer uegnede materialkategorier, velg den laveste kostnadsklassen i det kvalifiserte settet som oppfyller alle mekaniske, dimensjonale og inspeksjonskrav. I mange tilfeller vil et høyere legert materiale som krever mindre bearbeiding eller færre sveisereparasjoner mer enn oppveie de høyere råvarekostnadene.
