Stålsmiing Forklart: typer, karbonstålsmiing og materialvalg

Hva er stålsmiing

Stålsmiing er en produksjonsprosess der et stålarbeidsstykke formes ved å påføre trykkkraft - gjennom hamring, pressing eller valsing - mens materialet enten varmes opp til en plastisk tilstand eller bearbeides ved romtemperatur. Resultatet er en komponent med en definert geometri og, kritisk, en raffinert indre kornstruktur som leverer mekaniske egenskaper betydelig bedre enn de som kan oppnås ved støping eller maskinering fra stanglager . Smiing er ikke bare en formingsoperasjon; det er en metallurgisk prosess som fundamentalt forbedrer materialet den arbeider med.

Når stål støpes, produserer størkningsprosessen en grov, noen ganger dendritisk kornstruktur med potensielle hulrom, porøsitet og segregeringssoner. Smiing komprimerer og justerer denne strukturen, lukker indre defekter, raffinerer kornstørrelsen og orienterer kornstrømmen for å følge konturene til den ferdige delen. En smidd koblingsstang, for eksempel, har kornstrøm som krummer seg gjennom stangens radius og bjelke - den samme banen som strekk- og bøyelaster vil bevege seg under bruk. Denne justeringen er grunnen til at smidde deler motstår utmattingssvikt så effektivt i dynamiske lastingsapplikasjoner.

Smiingsprosessen brukes på tvers av praktisk talt alle krevende bransjer: komponenter til drivverk for biler, strukturelle deler til luftfart, olje- og gassventilhus, konstruksjonsutstyr, håndverktøy og militært utstyr produseres rutinemessig som smiing. Enhver applikasjon der feil ikke er et alternativ og mekanisk pålitelighet må garanteres over en definert levetid er en kandidat for smidd stål.

Smiståltyper: prosesser og hvordan de er forskjellige

Stålsmiing er ikke en enkelt prosess - den omfatter flere forskjellige metoder, hver egnet til forskjellige delgeometrier, produksjonsvolumer, toleransekrav og materialtyper. Å velge riktig smimetode er like viktig som å velge riktig stålkvalitet.

Åpen-smiing

Ved smiing med åpen dyse deformeres arbeidsstykket mellom flate eller enkelt formede dyser som ikke helt omslutter materialet. Operatøren reposisjonerer og roterer emnet mellom slag for å forme det trinnvis. Åpen smiing brukes til store deler - aksler, ringer, sylindre, blokker - der verktøy med lukkede dyse vil være uoverkommelig dyrt eller hvor delen er for stor for et dysesett. Det er også foretrukket for spesialtilpasset eller lavvolumsproduksjon der verktøyinvesteringer ikke kan amortiseres over en stor serie. Dimensjonstoleranser er bredere enn arbeid med lukkede dyse, og sekundær maskinering er vanligvis nødvendig for å nå endelige dimensjoner.

Lukket-Die (Impression-Die) Smiing

Smiing med lukket dyse bruker tilpassede øvre og nedre dyser maskinert til nesten-nettformen til den ferdige delen. Det oppvarmede emnet plasseres i dysehulrommet og slås, noe som får materialet til å flyte og fylle avtrykket. Flash – overflødig materiale som presses ut ved dyseskillelinjen – trimmes senere. Denne prosessen produserer deler med strammere dimensjonstoleranser, bedre overflatefinish og mer konsistente mekaniske egenskaper enn arbeid med åpen dyse. Det er den dominerende smiingsmetoden for høyvolums bil- og industrikomponenter slik som veivaksler, koblingsstenger, tannhjul, flenser og håndverktøy.

Rullsmiing og ringrulling

Rullsmiing passerer et oppvarmet emne mellom konturformede ruller for å redusere tverrsnittet og forlenge stykket - brukt til koniske aksler, bladfjærer og akselemner. Ringvalsing er en spesialisert variant der en smultringformet preform rulles mellom en indre dor og en ytre drevet rull, noe som reduserer veggtykkelsen og utvider diameteren for å produsere sømløse ringer. Valsede ringer brukes mye i lagre, flenser, trykkbeholderkomponenter og romfartsrammer. Ringrulling produserer uavbrutt periferisk kornstrøm — en kritisk fordel i roterende eller trykkholdige applikasjoner.

Kald smiing

Kaldsmiing – utført ved eller nær romtemperatur – gir deler med utmerket overflatefinish, stramme dimensjonstoleranser og arbeidsherdede overflater uten oppvarmingstrinn. Den er mye brukt for festemidler, bolter, hylster og små presisjonskomponenter. Avveiningen er høyere formingskrefter, redusert duktilitet under bearbeiding og begrensninger på delens kompleksitet sammenlignet med varmsmiing. De fleste kaldsmidde deler bruker lav- til middels karbonstål med god kaldbearbeidbarhet.

Karbonstålsmiing: karakterer, egenskaper og varmebehandling

Karbonstål er det mest brukte råmaterialet i stålsmiing, verdsatt for sin kombinasjon av tilgjengelighet, bearbeidbarhet og det brede spekteret av mekaniske egenskaper som kan oppnås gjennom varmebehandling. Smiing av karbonstål er spesifisert på tvers av konstruksjon, landbruk, gruvedrift, olje og gass, kraftproduksjon og generell industrimaskineri - hvor som helst hvor styrke, seighet og kostnadseffektivitet er de primære designdriverne.

Karboninnhold er den mest innflytelsesrike variabelen i valg av smistål:

• Lavkarbonstål (≤0,25 % C) – f.eks. AISI 1018, 1020: Meget duktil, utmerket smibarhet og lett sveising. Brukes til smiing som krever deformasjon uten å sprekke - kroker, kjettinger, landbruks-tinder og konstruksjonsbraketter. Ikke vanligvis varmebehandlet til høy hardhet; dens styrke kommer først og fremst fra arbeidsherding og snitttykkelse.
• Middels karbonstål (0,25 %–0,60 % C) – f.eks. AISI 1040, 1045, 1050: Arbeidshestserien for industrismiing. Reagerer godt på herding-og-temper-varmebehandling, og oppnår strekkstyrker i området 700–1000 MPa, avhengig av seksjonsstørrelse og tempereringstemperatur. AISI 1045 er en av de mest universelt spesifiserte kvalitetene for aksler, gir, aksler og koblingsstenger der en balanse mellom styrke, seighet og bearbeidbarhet er nødvendig.
• Høykarbonstål (0,60 %–1,00 % C) – f.eks. AISI 1060, 1080, 1095: Høyere hardhet og slitestyrke etter varmebehandling, men redusert seighet og sveisbarhet. Brukes til fjærstålssmiing, skjæreverktøy, skinnekomponenter og slitedeler til landbruket. Mer følsom for smiing av temperaturvinduer og krever nøye kjølekontroll for å unngå sprekker.

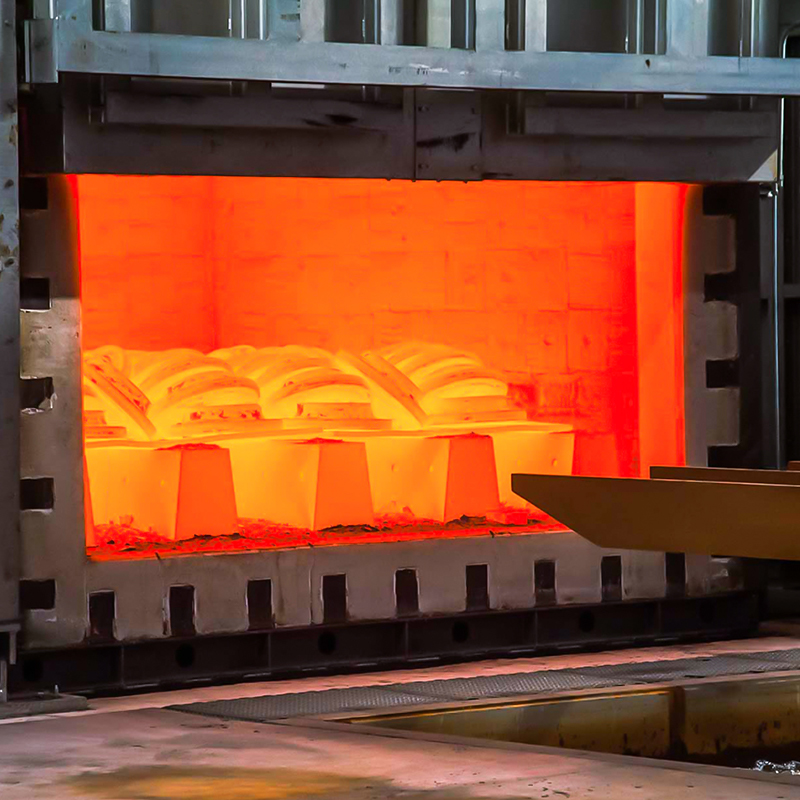

Varmebehandling etter smiing endrer dramatisk de endelige mekaniske egenskapene til karbonstålkomponenter. Normalisering — luftkjøling fra over den øvre kritiske temperaturen — foredler kornstørrelsen og lindrer smiingsspenninger, og produserer en jevn mikrostruktur med forutsigbare grunnlinjeegenskaper. Slokking og temperering (Q&T) innebærer rask avkjøling fra austenitiseringstemperatur til å danne martensitt, etterfulgt av oppvarming til en kontrollert tempereringstemperatur for å gjenopprette duktiliteten. Q&T karbonstålsmiing kan oppnå flytegrenser på over 800 MPa med tilstrekkelig slagfasthet for de fleste konstruksjonsapplikasjoner. Gløding brukes når maksimal bearbeidbarhet eller kaldformbarhet er nødvendig før videre bearbeiding.

En praktisk begrensning ved smiing av vanlig karbonstål er herdbarhet - evnen til å oppnå jevn hardhet gjennom tverrsnittet til en stor del. Karbonstål har lavere herdbarhet enn legert stål; i tykke seksjoner avkjøles kjernen for sakte under bråkjøling til å transformeres fullstendig til martensitt, noe som resulterer i en mykere kjerne. For smiing over ca. 75–100 mm i kritisk tverrsnitt der gjennomherding er nødvendig, legeringstilsetninger som krom, molybden eller nikkel introduseres - overganger spesifikasjonen fra vanlig karbon til legert stålkvaliteter som 4140, 4340 eller 8620.

Smidd karbonstål vs. støpt og maskinert: Når prosessforskjellen betyr noe

Valget mellom smidd karbonstål, støpt stål og maskinert stangmateriale er fundamentalt sett en avveining mellom mekanisk ytelse, geometrisk kompleksitet, produksjonsvolum og enhetskostnad. Hver prosess er optimal i en spesifikk kontekst - ingeniørfeilen bruker en der en annen er bedre egnet.

Smidd karbonstål kontra støpt stål: Støping tillater langt større geometrisk kompleksitet - indre passasjer, underskjæringer og hule seksjoner som smiing ikke kan oppnå uten sekundære operasjoner. Men støpt stål har iboende mikrostrukturelle begrensninger: krympeporøsitet, gasshull og grovere kornstrukturer som reduserer utmattelsesstyrke og støtseighet. For deler som utsettes for syklisk eller støtbelastning – veivaksler, hammerhoder, løftekroker, trykkventilhus – rettferdiggjør smiingens overlegne kornstruktur de høyere verktøy- og prosesseringskostnadene. Publiserte data viser konsekvent at smidde karbonstålkomponenter oppnår tretthetslevetid 20–30 % høyere enn tilsvarende støpte deler under identiske belastningsforhold, med betydelig bedre Charpy-støtverdier, spesielt ved minusgrader.

Smidd karbonstål kontra maskinert stang: En maskinert del kuttet fra valset stangmateriale har en kornstruktur orientert langs stangens rulleretning. Når maskinert til en kompleks form, blir kornstrømmen avbrutt - den går rett gjennom delen uavhengig av geometrien. En smidd del har derimot kornflyt som følger delens kontur. For en flensaksel maskinert av stang, løper kornet aksialt gjennom flensradius - en svak orientering for bøynings- og skjærbelastningene flensen faktisk opplever. Den ekvivalente smiingen vil ha kornstrøm som krummer seg gjennom flensen, på linje med spenningsbanene. I høysyklus eller sikkerhetskritiske applikasjoner er ikke denne forskjellen akademisk: det er forskjellen mellom en del som oppfyller sin designlevetid og en som ikke gjør det.

For anskaffelsesteam og designingeniører er den praktiske veiledningen enkel: spesifiser smidd karbonstål når delen bærer dynamiske, slag- eller utmattelsesbelastninger; opererer i miljøer med lav temperatur der overgangen fra duktil til sprø er en bekymring; eller er en sikkerhetskritisk komponent der feltfeil har alvorlige konsekvenser. Bruk støpte eller maskinerte alternativer når geometrien krever det, belastningen er overveiende statisk, eller volum- og kostnadsbegrensninger gjør verktøyinvesteringer upraktiske.
